طراحی ابریشم - صفحه نمایش برای تابلوهای شاخ FPC چیست؟

سلام! من به عنوان تأمین کننده تابلوهای شاخ FPC ، اغلب در مورد طراحی ابریشم - صفحه نمایش برای این مدارهای چاپی انعطاف پذیر سؤال می کنم. بنابراین ، من فکر کردم که چند دقیقه طول می کشد تا آن را برای شما تجزیه کنم.

اول از همه ، بیایید بفهمیم تابلوهای شاخ FPC چیست. می توانید جزئیات بیشتر در مورد آن را بررسی کنیدتابلوهای شاخ FPCبشر این FPC ها مؤلفه های مهم در دستگاه های مختلف الکترونیکی ، به ویژه آنهایی هستند که مربوط به سیستم های صوتی هستند. آنها به گونه ای انعطاف پذیر طراحی شده اند که امکان نصب آسان در فضاهای تنگ و شکل های مختلف در دستگاه را فراهم می کند.

اکنون ، روی طراحی ابریشم - صفحه نمایش. ابریشم - غربالگری روی تخته های شاخ FPC مانند اضافه کردن یک لایه بصری در بالای مدار است. این فقط برای ظاهر نیست ؛ این چندین کارکرد مهم را ارائه می دهد.

شناسایی و برچسب زدن

یکی از اهداف اصلی طراحی ابریشم ، شناسایی است. هنگامی که شما با یک برد مدار پیچیده کار می کنید ، می تواند یک سردرد واقعی باشد تا بفهمید کدام مؤلفه به کجا می رود. صفحه نمایش ابریشم می تواند برچسب ها را برای قسمت های مختلف تابلوهای شاخ FPC مانند اتصالات ، نقاط تست و ردپای مؤلفه چاپ کند. این امر باعث می شود تکنسین ها در طی فرآیند مونتاژ بسیار ساده تر شوند. به عنوان مثال ، اگر یک کانکتور خاص وجود داشته باشد که باید به یک دستگاه خاص وصل شود ، برچسب Silk - Screen به وضوح آن را نشان می دهد.

همچنین به کنترل کیفیت کمک می کند. بازرسان می توانند به سرعت تأیید کنند که آیا تمام اجزای آن به درستی با توجه به علائم ابریشم - صفحه قرار داده شده اند. و اگر در مرحله آزمایش مشکلی وجود داشته باشد ، ردیابی مسئله بر اساس مناطق دارای برچسب آسان تر است.

زیبایی شناسی و برند

بیایید جنبه بصری را فراموش نکنیم. یک صفحه ابریشمی چاه - طراحی شده - می تواند تخته های شاخ FPC را حرفه ای تر جلوه دهد. همچنین می تواند برای اهداف برندسازی استفاده شود. آرم شرکت شما را می توان روی FPC چاپ کرد و هویت منحصر به فردی به آن داد. این امر به ویژه در صورت تهیه FPC به سایر شرکت ها بسیار مهم است. FPC با مارک می تواند تصویر برند شما را ارتقا بخشد و محصول شما را در بازار متمایز کند.

ملاحظات طراحی

هنگامی که نوبت به طراحی ابریشم - صفحه نمایش برای تابلوهای شاخ FPC می رسد ، چند مورد وجود دارد که باید در نظر داشته باشید.

انتخاب رنگ

رنگ ابریشم - جوهر صفحه نمایش اهمیت دارد. معمولاً ، سفید یک انتخاب محبوب است زیرا تضاد خوبی را در برابر پیش زمینه FPC فراهم می کند. با این حال ، بسته به نیاز به طراحی و رنگ بستر FPC ، از رنگ های دیگری مانند سیاه ، زرد یا سبز نیز می توان استفاده کرد. نکته مهم این است که اطمینان حاصل شود که متن و مارک ها به وضوح قابل مشاهده هستند.

قلم و اندازه

قلم مورد استفاده در طراحی Silk - Screen باید به راحتی قابل خواندن باشد. از استفاده از فونت های فانتزی یا بیش از حد تزئینی که رمزگشایی آن دشوار است ، خودداری کنید. همچنین ، اندازه متن و علائم باید مناسب باشد. اگر خیلی کوچک باشد ، دیدن آن دشوار خواهد بود ، به خصوص در فرایندهای مونتاژ و بازرسی.

محل قرارگیری

قرار دادن مارک های ابریشمی - صفحه بسیار مهم است. شما باید اطمینان حاصل کنید که آنها در عملکرد FPC تداخل ندارند. به عنوان مثال ، برچسب ها را بر روی آثار یا اجزای رسانا قرار ندهید. همچنین ، جهت گیری FPC را هنگام نصب در دستگاه در نظر بگیرید. برای شناسایی آسان ، مارک ها باید قابل مشاهده و در موقعیت مناسب باشند.

مقایسه با سایر انواع FPC

جالب است که طراحی ابریشم - طراحی صفحه نمایش برای تابلوهای شاخ FPC با انواع دیگر FPC ها ، مانندکلیدهای FPCوتFPC اصلیبشر

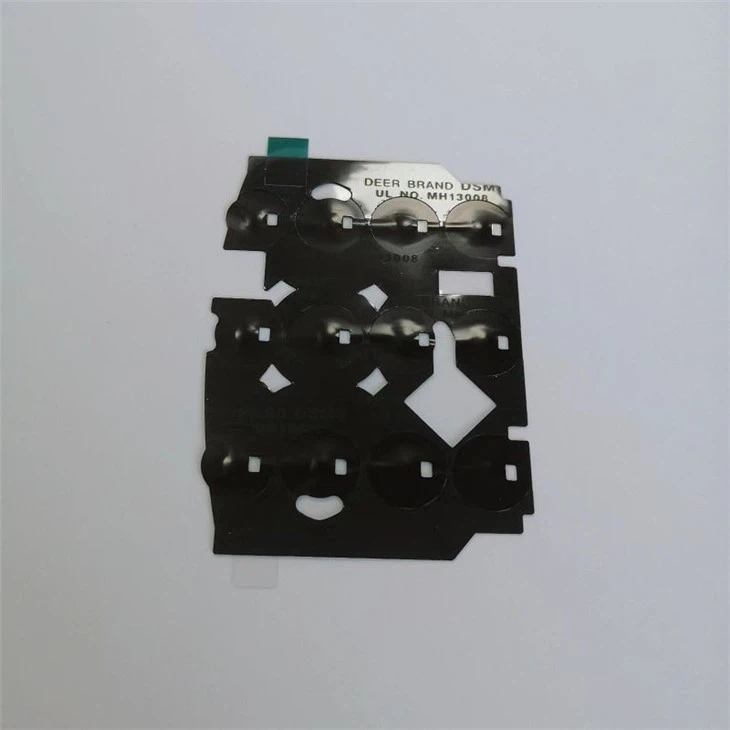

کلیدهای FPC اغلب در صفحه کلید یا سایر دستگاه های ورودی استفاده می شوند. طراحی SILK - صفحه نمایش برای کلیدها FPC ممکن است بیشتر روی برچسب ها و نمادهای کلیدی متمرکز شود. به عنوان مثال ، هر موقعیت کلیدی دارای حرف ، شماره یا نماد عملکردی است که روی آن چاپ شده است.

از طرف دیگر ، FPC های اصلی معمولاً تابلوهای مدار مرکزی در دستگاه های الکترونیکی هستند. طراحی SILK - صفحه نمایش برای FPC های اصلی ممکن است پیچیده تر باشد ، با برچسب های مفصلی برای بخش های مختلف صفحه ، مانند مناطق منبع تغذیه ، رابط های ارتباطی و شکاف های حافظه.

در مقابل ، تابلوهای شاخ FPC تمرکز ویژه تری روی اجزای مرتبط با صدا دارند. بنابراین ، طراحی Silk - Screen مواردی مانند اتصالات صوتی ، مدارهای تقویت کننده و نقاط تست صوتی را برجسته می کند.

روند تولید

تولید صفحه ابریشم - روی تابلوهای شاخ FPC شامل چند مرحله است. ابتدا این طرح با استفاده از نرم افزار طراحی گرافیک ایجاد می شود. سپس ، یک استنسیل ابریشم - صفحه نمایش بر اساس طراحی ساخته می شود. استنسیل بر روی FPC قرار می گیرد و جوهر با استفاده از یک فشار دهنده اعمال می شود. سپس جوهر برای دائمی آن درمان می شود.

داشتن یک فرآیند تولید با کیفیت بالا مهم است تا اطمینان حاصل شود که علائم ابریشم - صفحه نمایش واضح ، بادوام و دقیق است. هرگونه اشتباه در طراحی یا تولید صفحه ابریشم می تواند منجر به مشکلات در طول مونتاژ و استفاده از FPC شود.

پایان

در پایان ، طراحی صفحه ابریشم برای تابلوهای شاخ FPC بخش مهمی از محصول کلی است. این توابع متعدد ، از شناسایی و برچسب زدن گرفته تا زیبایی شناسی و برندسازی است. با توجه به ملاحظات طراحی مانند رنگ ، فونت ، اندازه و قرارگیری ، می توانید یک طرح ابریشمی - صفحه نمایش ایجاد کنید که عملکرد و ظاهر FPC را تقویت می کند.

اگر در بازار FPC های شاخدار با کیفیت بالا با صفحه های خوب - طراحی شده - طراحی شده اید ، دوست داریم با شما صحبت کنیم. این که آیا شما نیازهای طراحی خاصی دارید یا نیاز به مشاوره در مورد بهترین راه حل ابریشم برای برنامه خود دارید ، ما برای کمک به اینجا هستیم. برای شروع بحث تهیه به ما دسترسی پیدا کنید و ببینیم که چگونه می توانیم نیازهای FPC شما را برآورده کنیم.

منابع

• دانش عمومی از فرآیندهای تولید FPC
• استانداردهای صنعت برای ابریشم - طراحی صفحه نمایش در FPC
